설치 환경별 안내
보는 거리로 고릅니다
화소 간격과 밝기는 모델의 등급이 아니라 설치 조건의 결과입니다. 보는 거리와 햇빛 조건을 먼저 정하면 규격은 따라옵니다.
환경 우선
안에 거는지 밖에 거는지부터 갈립니다
보는 거리와 햇빛 조건이 정해지면 화소 간격과 밝기는 계산으로 따라옵니다. 두 묶음 가운데 현장에 해당하는 곳부터 보십시오. 여섯 제품을 나란히 놓고 비교하려면 규격 비교표로 바로 가셔도 됩니다.

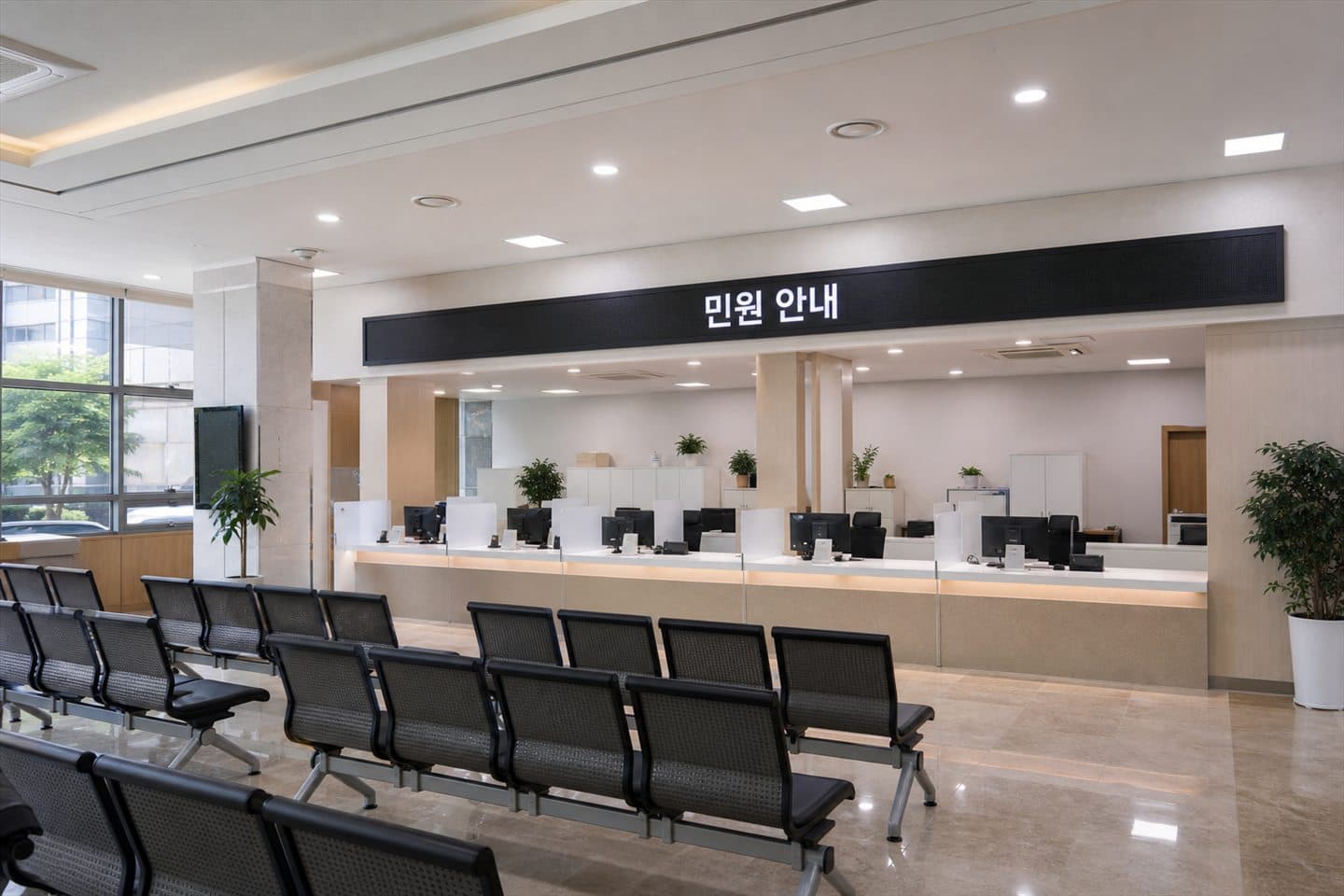

건물 안 · 2m–4m
실내에서 글자를 읽는 화면

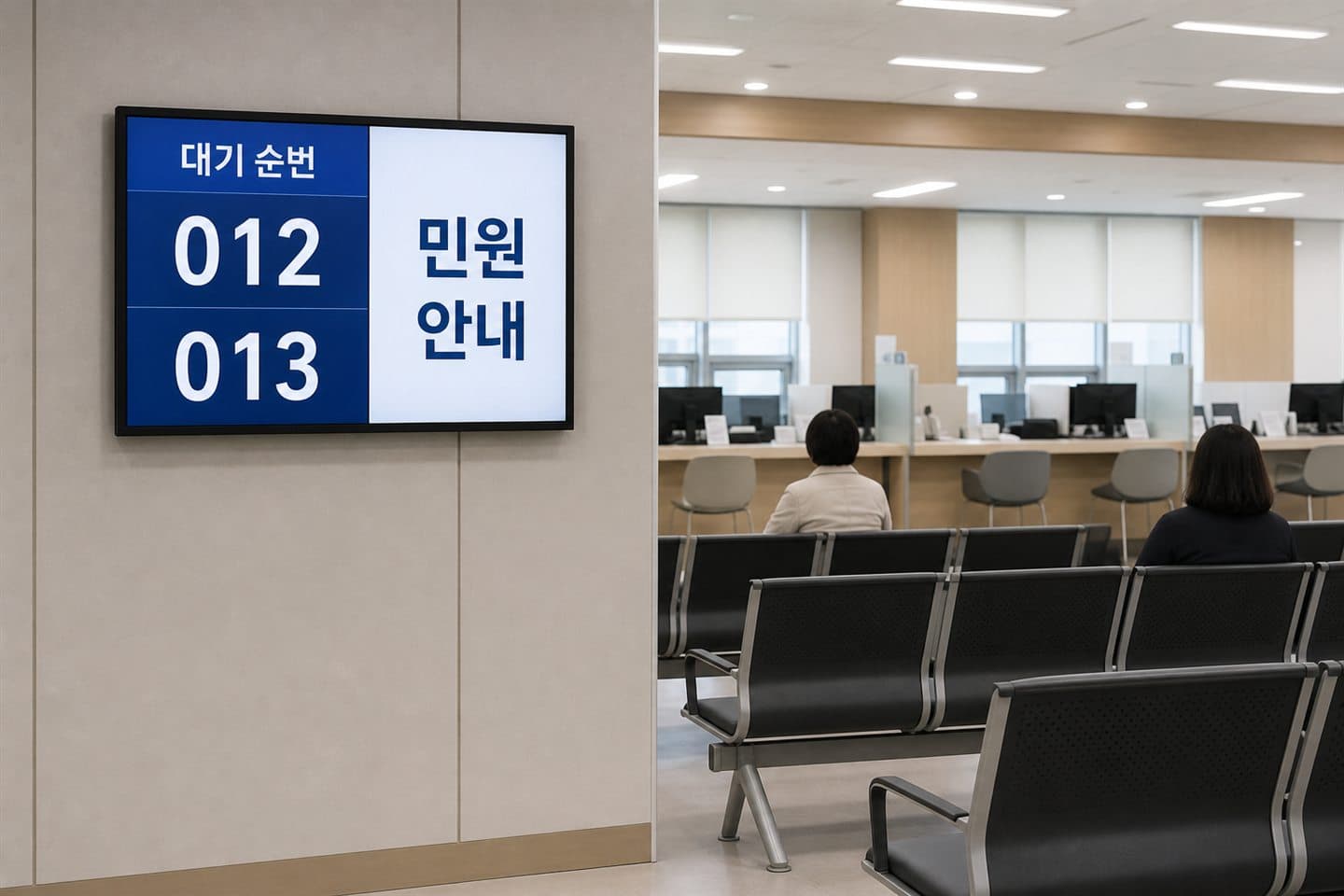

민원실 창구, 로비, 회의실, 학교 복도처럼 사람이 화면 앞까지 걸어오는 자리입니다. 글자와 표가 많고 실내 조명 아래에서 보기 때문에, 밝기보다 화소 간격이 먼저입니다.
- 화소 간격
- 2.5–3 mm
- 밝기
- 800–1,200 nit
- 방수 · 방진
- 해당 없음
- 구성
- 3 종
현장에서 먼저 확인할 것가장 가까이 보는 사람의 거리를 기준으로 정합니다. 그 거리보다 촘촘하면 비용만 늘고, 성기면 글자 가장자리가 눈에 띕니다. 창가 자리라면 오후 역광이 드는 시간도 함께 봅니다.

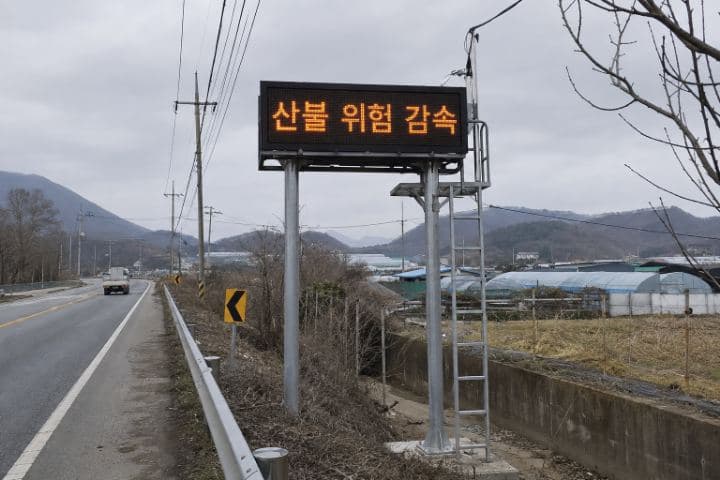

건물 밖 · 5m–50m
햇빛과 비를 견디는 옥외 화면
정문 차단기 옆부터 도로변 게시대, 청사 외벽까지. 보는 거리가 5m인지 50m인지에 따라 화소 간격이 갈리고, 그 자리가 바깥이라는 사실 때문에 밝기와 방수 등급이 함께 올라갑니다.
- 화소 간격
- 4–6 mm
- 밝기
- 5,000–7,000 nit
- 방수 · 방진
- IP65
- 구성
- 3 종
현장에서 먼저 확인할 것설치 높이와 도로에서의 거리를 실측합니다. 햇빛이 화면에 직접 닿는 시간대, 구조 보강 필요 여부, 옥외광고물 신고 대상인지가 이 단계에서 갈립니다.
규격 비교
거리가 화소 간격을, 햇빛이 밝기를 정합니다
화소 간격은 화면의 등급이 아니라 시청 거리의 함수입니다. 아래 두 축에서 현장 조건과 만나는 지점을 찾으십시오. 값은 전부 아래 규격 비교표와 같은 출처에서 나옵니다.
화소 간격을 같은 배율로 그리면
간격이 좁을수록 같은 면적에 알갱이가 많이 들어갑니다. 그만큼 가까이에서 봐도 글자가 뭉치지 않고, 대신 같은 화면 크기의 값이 올라갑니다.
2.5 mm
약 2m 이상에서 보는 자리
근거리 정밀 안내판
4 mm
약 5m 이상에서 보는 자리
출입구·주차장 안내판
6 mm
약 50m 이상에서 보는 자리
건물 외벽 대형 화면

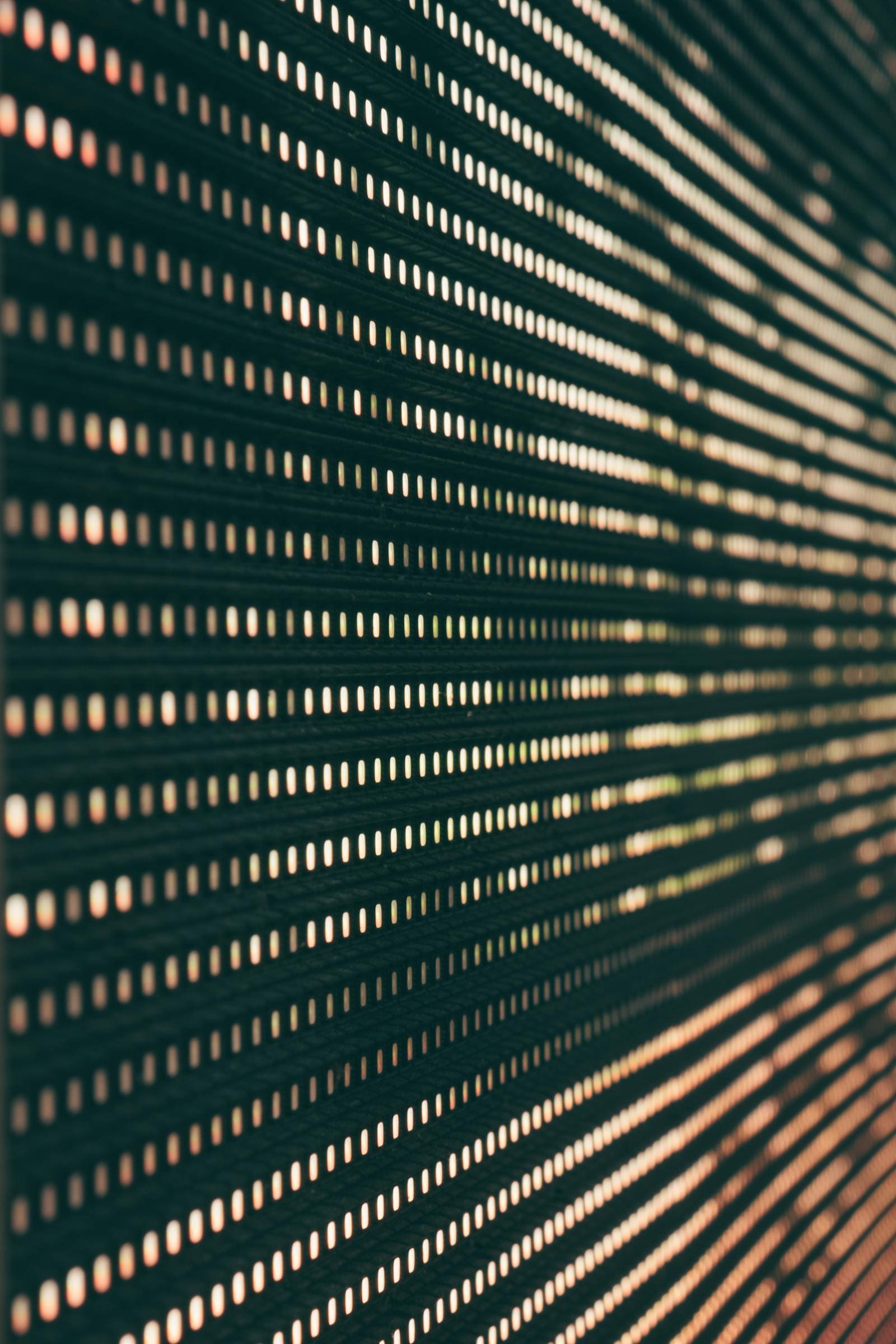

아래 세 그림은 실제 크기가 아니라 간격의 비율을 보여주는 도해입니다. 같은 배율(1mm = 5px)로 그렸으므로 촘촘한 정도의 차이는 실제 비율과 같습니다. 맨 위 사진은 LED 모듈 표면을 찍은 것으로, 화소 간격 규격이 확인되지 않아 도해와 축척이 다릅니다.
권장 시청 거리와 화소 간격
막대가 시작되는 지점이 그 화면의 권장 최소 거리입니다. 그보다 가까이에서 보면 화소 사이 간격이 눈에 들어옵니다.
- 근거리 정밀 안내판화소 간격 2.5 mm · 실내약 2m 이상
- 창구·접수대 안내판화소 간격 3 mm · 실내약 3m 이상

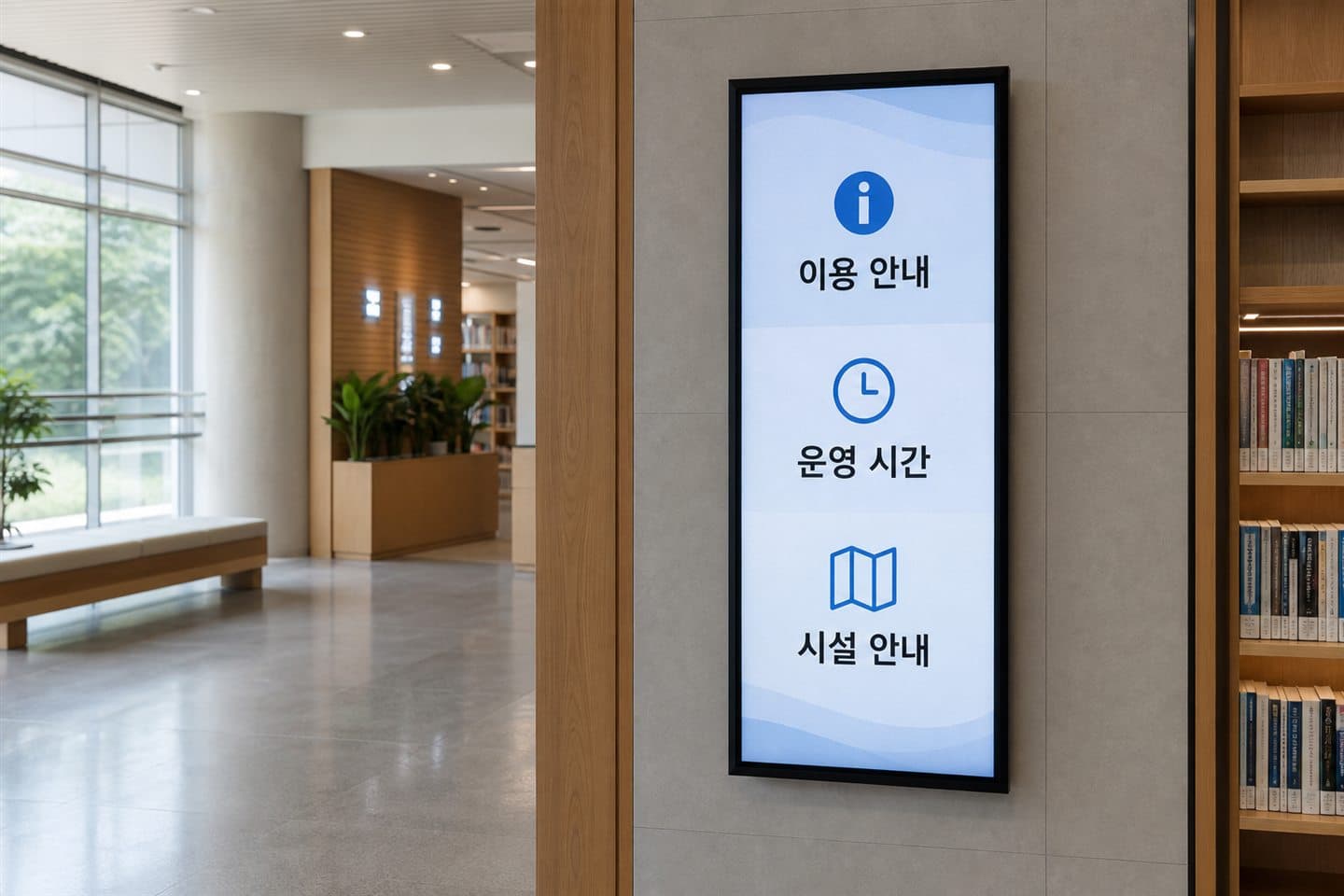

- 로비·대기실 안내판화소 간격 3 mm · 실내약 4m 이상

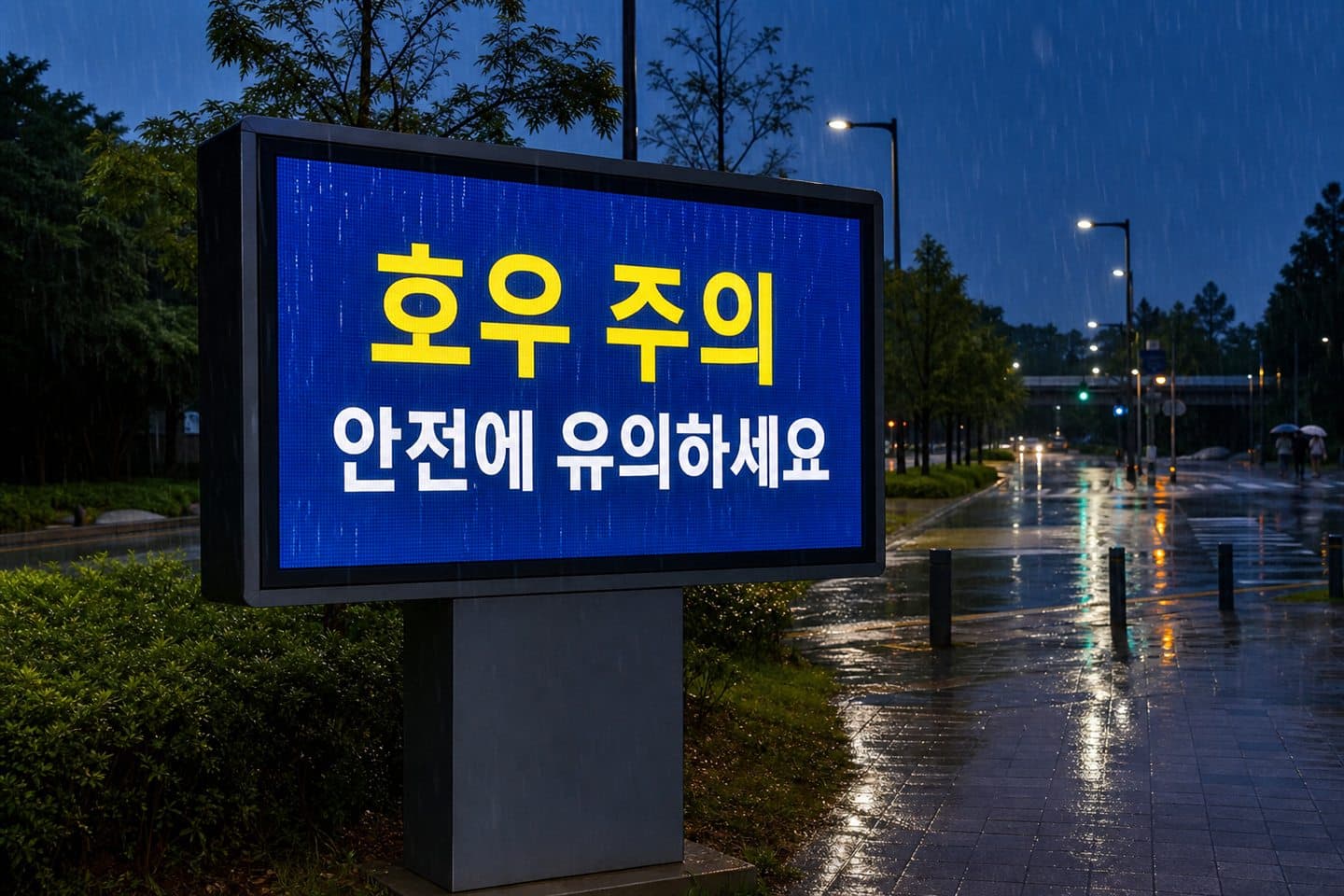

- 출입구·주차장 안내판화소 간격 4 mm · 옥외약 5m 이상

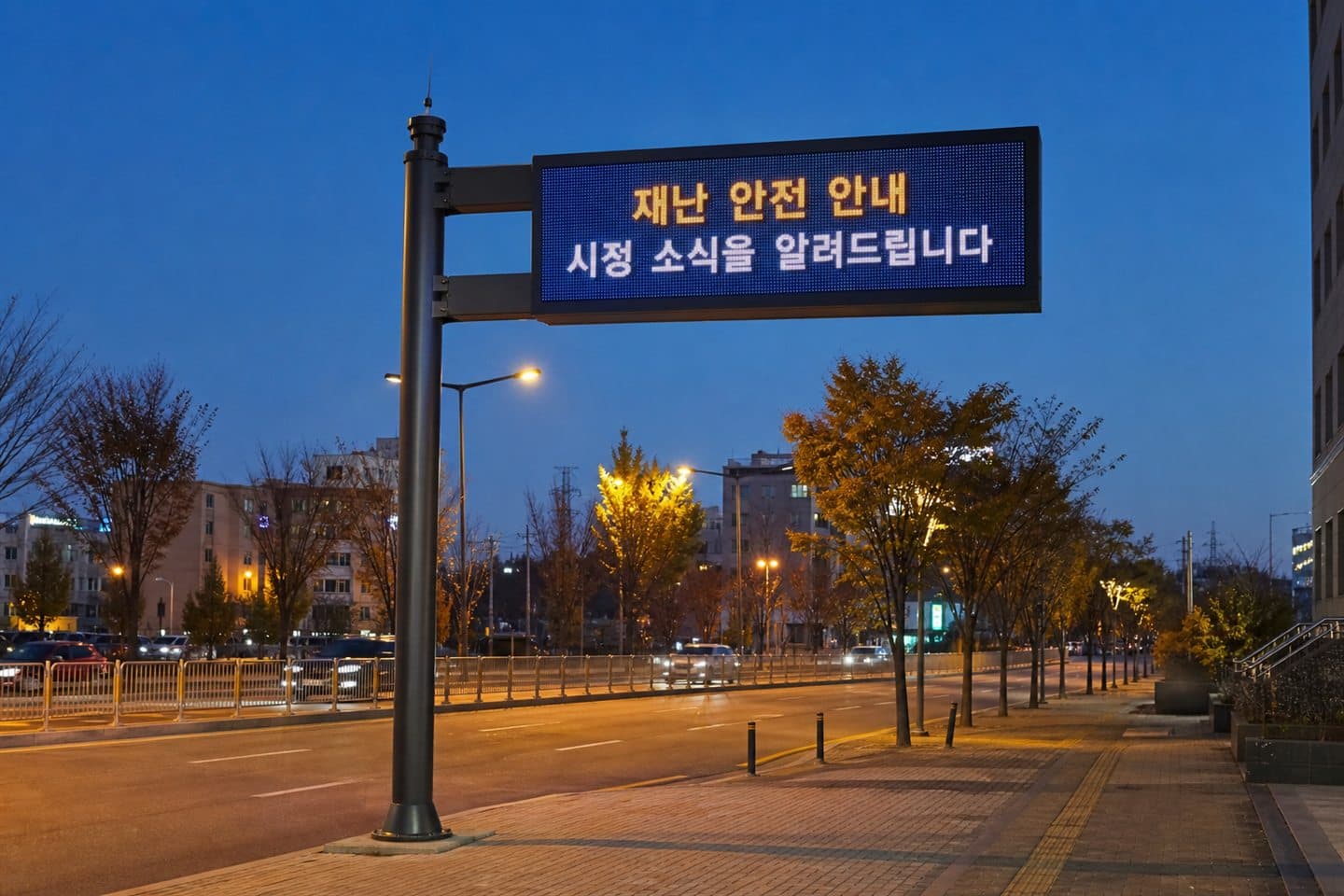

- 도로변·게시대 화면화소 간격 5 mm · 옥외약 30m 이상
- 건물 외벽 대형 화면화소 간격 6 mm · 옥외약 50m 이상
가로축은 2m와 50m를 한 화면에 담기 위해 균등 눈금이 아닙니다. 거리 값은 제품 규격의 권장 최소 시청 거리입니다.
밝기와 설치 환경
실내 화면과 옥외 화면의 밝기는 등급 차이가 아니라 주변 빛의 차이입니다. 실내 화면을 햇빛 아래 두면 흰 종이처럼 보입니다.
- 창구·접수대 안내판800 nit
- 로비·대기실 안내판1,000 nit
- 근거리 정밀 안내판1,200 nit
- 출입구·주차장 안내판5,000 nit
- 도로변·게시대 화면6,000 nit
- 건물 외벽 대형 화면7,000 nit
표기 밝기는 제품 규격의 최대값입니다. 실제 운영 밝기는 주변 조도에 맞춰 낮춰서 사용하며, 야간 눈부심 민원을 줄이는 목적도 있습니다.
구조
고장 나면 화면 전체가 아니라 모듈 한 장을 바꿉니다
화면은 한 덩어리가 아닙니다. 모듈 단위로 분리되기 때문에 고장 난 부분만 교체할 수 있고, 그래서 유지보수 비용을 예측할 수 있습니다.

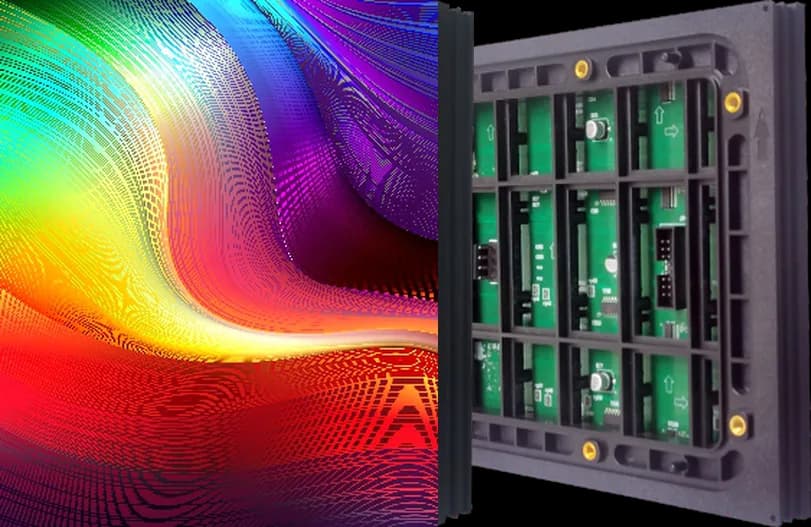

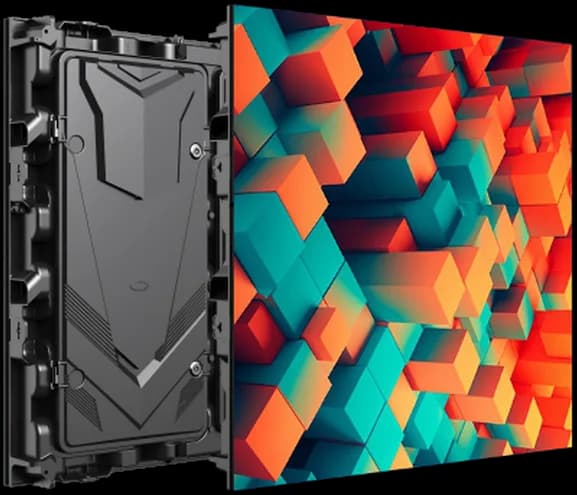

캐비닛 한 장을 분해하면 나오는 전부 — 앞면 LED 모듈, 구동 기판, 전원장치(SMPS), 프레임. 견적서에 적히는 품목과 실제로 들어가는 부품이 같은 이름으로 대응됩니다.
이 페이지의 구조 이미지는 구조를 설명하기 위한 예시이며, 우강테크의 시공 실적을 주장하는 사진이 아닙니다. 실제 납품 현장 사진은 첫 시공 검수가 끝난 뒤 현장명 공개 범위를 발주처와 협의해 게시합니다.

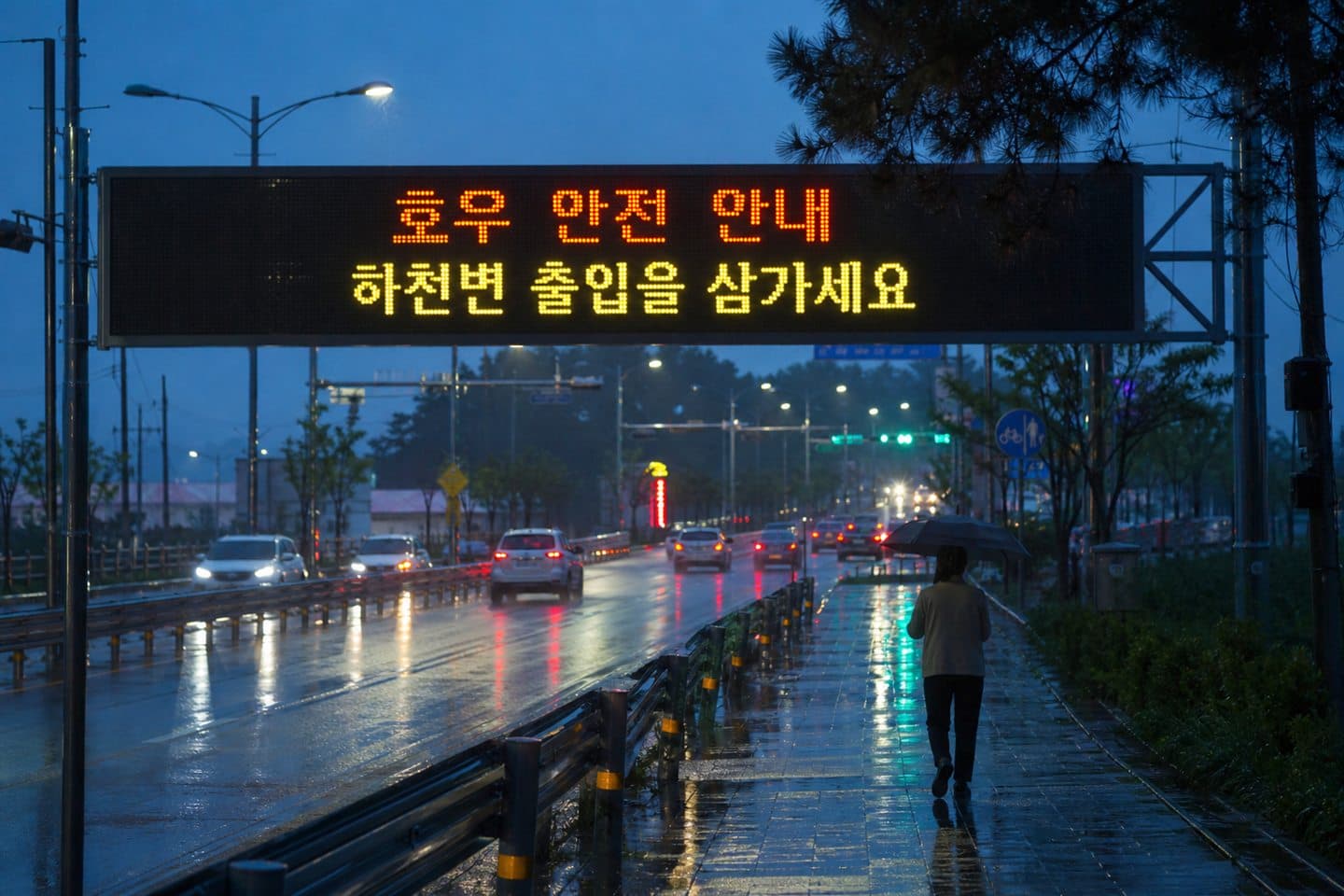

설치 환경
자리가 바뀌면 확인할 항목이 바뀝니다
같은 화면이라도 청사 출입구와 도로변은 견적 단계에서 보는 것이 다릅니다. 아래 네 자리는 그 차이가 가장 크게 갈리는 경우입니다.

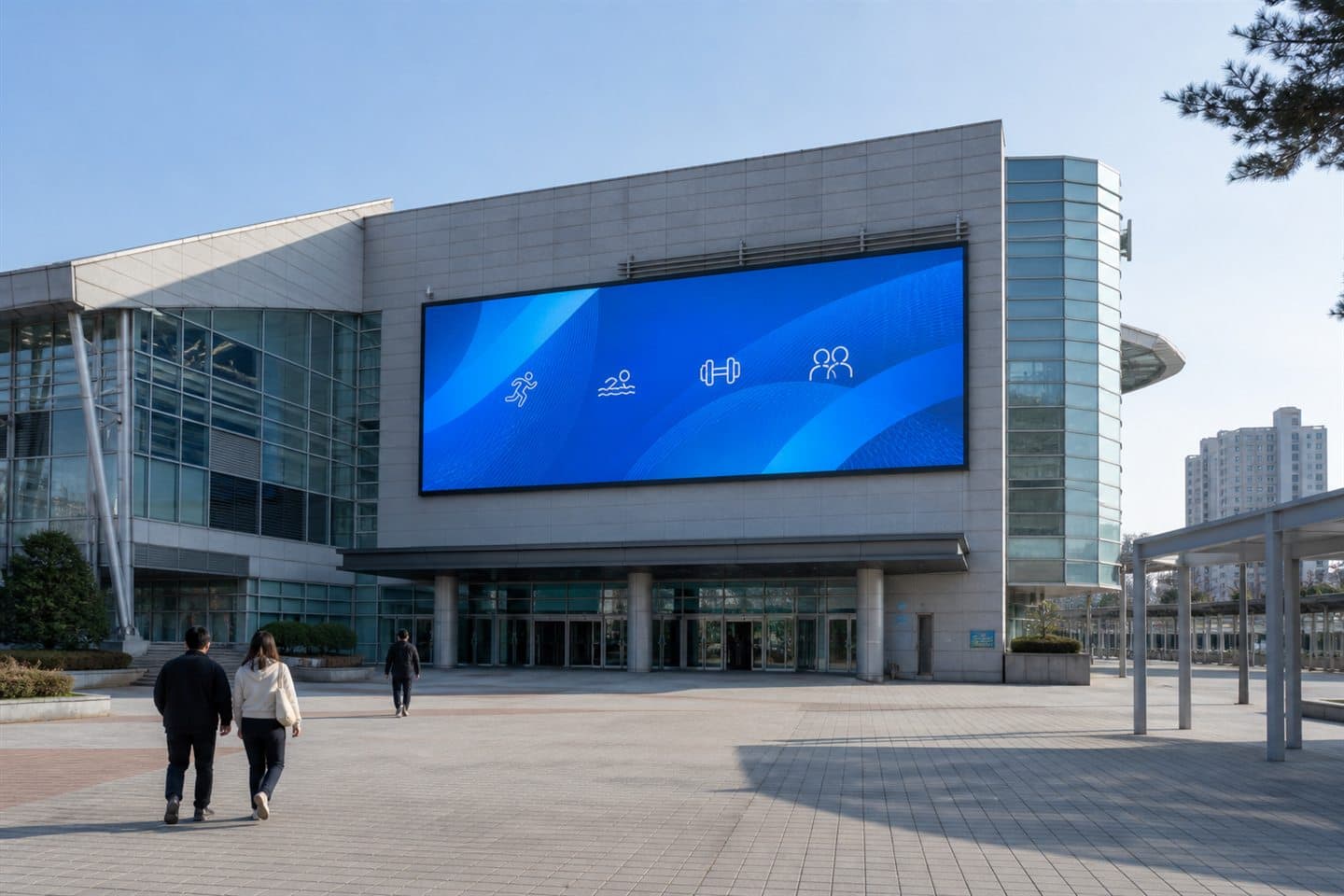

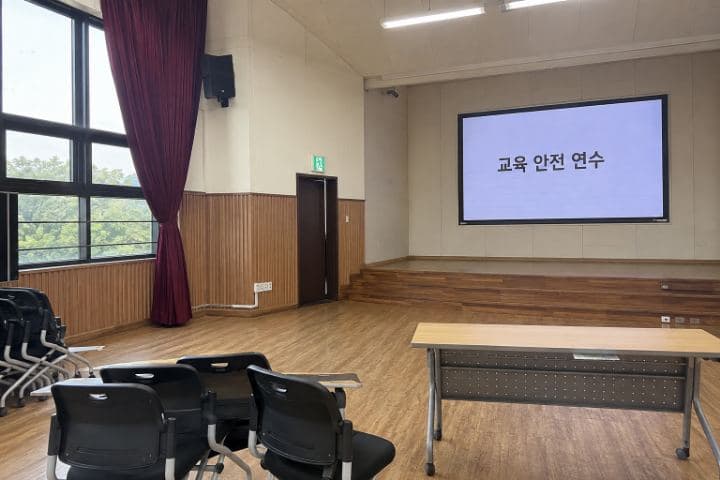

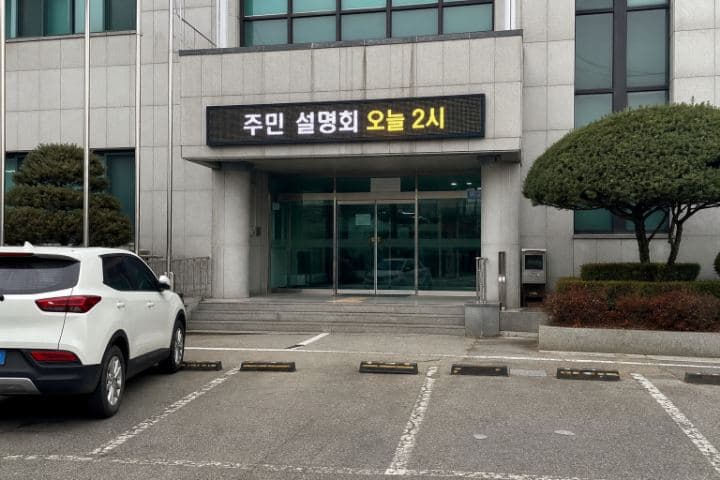

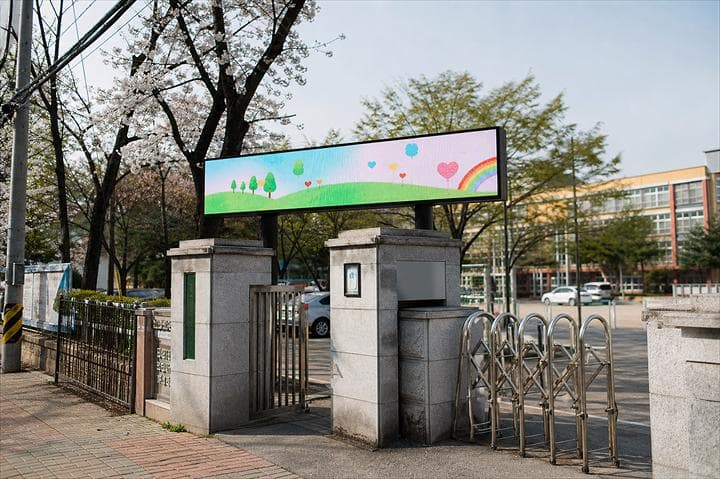

설치 형태를 설명하기 위한 장면이며 우강테크의 납품 실적 사진이 아닙니다. 실제 시공 사진은 첫 현장 검수가 끝난 뒤 발주처와 공개 범위를 협의해 올립니다.
한 장 비교
여섯 제품을 한 표에 세웠습니다
항목과 단위를 결재 문서에 쓰는 그대로 적었습니다. 이 표만 있으면 사양서 초안을 쓸 수 있고, 확정되지 않은 값은 채우지 않고 비워 두었습니다.
| 제품 | 설치 환경 | 화소 간격mm | 밝기(최대)nit | 권장 시청 거리 | 방수 · 방진 | 최대 소비전력W/m² · 추정 | 설치비 기준VAT 별도 |
|---|---|---|---|---|---|---|---|
| 근거리 정밀 안내판P2.5 | 건물 안(실내) | 2.5 | 1,200 | 약 2m 이상 | 실내 전용 · 방수 등급 대상 아님 | 600 | 500만원~ |
| 창구·접수대 안내판IN-S | 건물 안(실내) | 3 | 800 | 약 3m 이상 | 실내 전용 · 방수 등급 대상 아님 | 600 | 200만원~ |
| 로비·대기실 안내판IN-M | 건물 안(실내) | 3 | 1,000 | 약 4m 이상 | 실내 전용 · 방수 등급 대상 아님 | 600 | 350만원~ |
| 출입구·주차장 안내판OUT-S | 건물 밖(옥외) | 4 | 5,000 | 약 5m 이상 | IP65 (전면·후면) | 사양 확정 후 | 300만원~ |
| 도로변·게시대 화면OUT-M | 건물 밖(옥외) | 5 | 6,000 | 약 30m 이상 | IP65 (전면·후면) | 800 | 560만원~ |
| 건물 외벽 대형 화면OUT-L | 건물 밖(옥외) | 6 | 7,000 | 약 50m 이상 | IP65 (전면·후면) | 사양 확정 후 | 1,050만원~ |
최대 소비전력 — 전체 화면이 흰색으로 켜졌을 때의 설계 상한이며, 배전 용량을 잡을 때 쓰는 값입니다. 평상시 안내 화면의 실제 소비는 이보다 크게 낮습니다. 공급사 사양서를 회수하기 전이라 보수적으로 잡은 추정치이고, 견적엔진에 제품군이 등록된 피치만 값이 있습니다.
무게 · 화면 치수 — 캐비닛 몇 장을 어떻게 짜는지가 정해져야 나오는 값이라 표에 미리 적지 않습니다. 표준 캐비닛은 640×480mm 이고, 실측 후 견적서에 최종 치수와 하중을 기재합니다.
설치비 기준 — 최소 구성 기준의 시작 금액입니다. 전기 증설, 구조 보강, 옥외광고물 신고, 고소작업은 포함되지 않습니다.
규격서
제품 하나씩, 결재 문서에 옮겨 적는 순서대로
위 비교표에서 후보를 좁혔다면 여기서 한 제품씩 확인하십시오. 항목과 단위를 결재 문서에 쓰는 그대로 적었고, 확정되지 않은 항목은 지어내지 않고 비워 둔 채 실측 후 채웁니다.

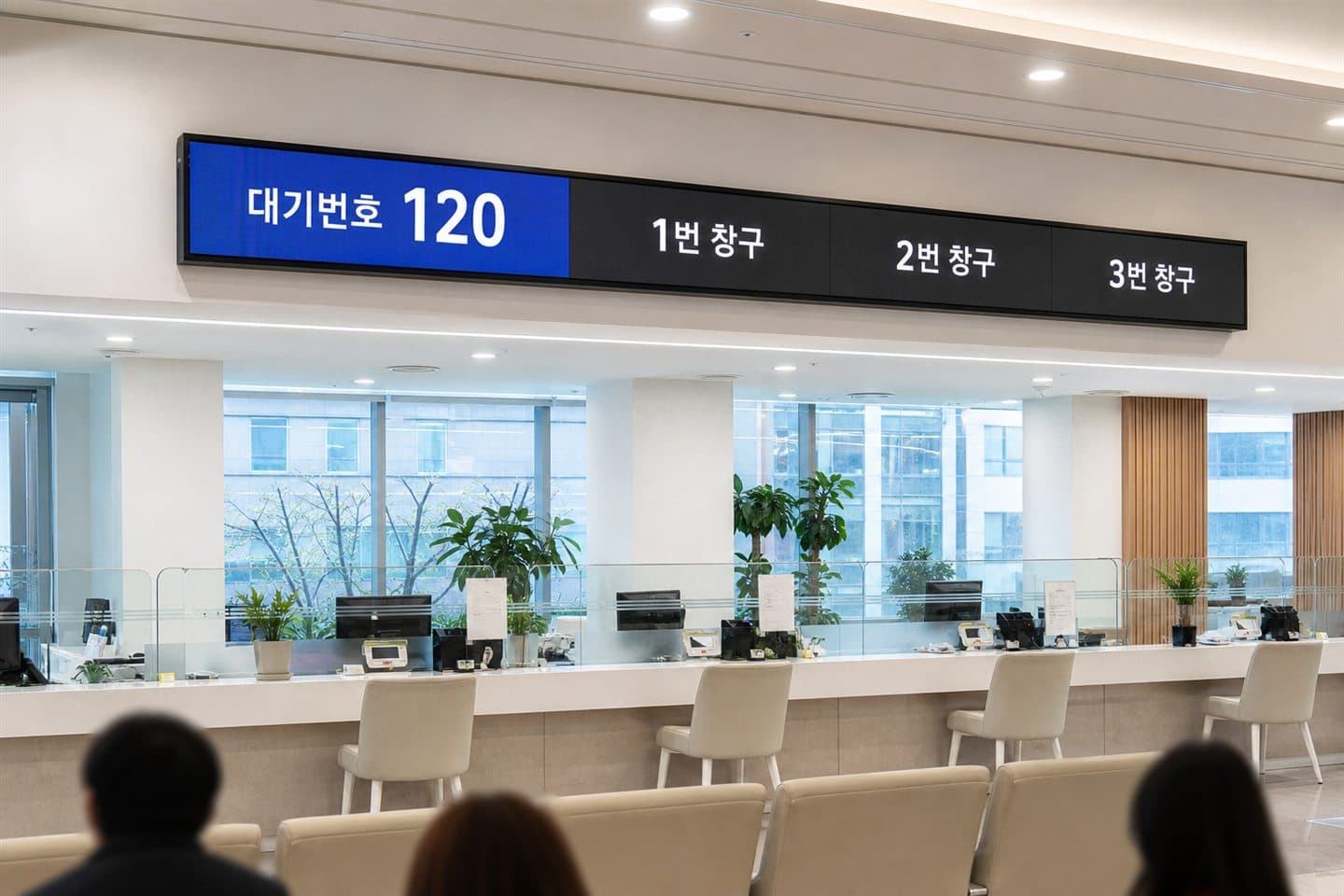

창구나 접수대 바로 앞에서 보는 안내판입니다. 코앞에서 보니까 화소가 촘촘해야 하고, 대기번호나 창구 안내는 담당자분이 화면에서 바로 고치시면 됩니다.
- 창구명·대기번호를 화면에서 바로 수정
- 작은 글자가 뭉치지 않는 화소 간격
- 실내 조명에 맞춘 밝기
- 설치 환경
- 건물 안(실내)
- 화소 간격
- 3 mm (P3)
- 밝기
- 800 nit 최대값
- 권장 시청 거리
- 약 3m 이상
- 방수 · 방진
- 실내 전용 · 방수 등급 대상 아님
- 최대 소비전력
- 600 W/m² 설계 상한 · 추정
- 화면 치수 · 무게
- 캐비닛 구성 확정 후 실측 기재
- 설치비 기준
- 200만원~ VAT 별도
- 주로 쓰이는 자리
- 창구·접수대 · 민원실 · 병원 원무과
- 내부 관리 코드
- IN-S
가격에 포함되는 것과 별도인 것
포함 — LED 패널 · 컨트롤러 · 전원 · 프레임 · 표준 설치 노무
별도 — 전기 증설 · 구조 보강 · 옥외광고물 신고 · 고소작업 · 야간 시공 · VAT
표시 금액은 설치비 기준 예상 범위입니다. VAT 별도, 최종 금액은 현장 실측 후 확정됩니다.
